一、概述

新型K、DK系列礦用節能軸流通風機，是冶金部、中國有色總公司礦山節能推廣站與我公司一道，在原K系列礦用節能風機的基礎上，通過技術改進、完善結構，提高效率和擴大機號而設計成功的。該系列風機運轉效率更高、噪聲更低，性能范圍更大，與礦山通風網路匹配效果更好，因此節電效果更為顯著。同時主風筒內設有穩流環防喘振裝置，特性曲線無駝峰，可保證多風機聯合工作的穩定性，風機在任何阻力狀態下都可穩定運轉。

為擴大該系列風機的性能覆蓋范圍，滿足各類大中小型金屬礦山的通風需要，使低、中、高阻力和大、中、小風量的各類型通風網路，均可選到在高效區運轉的主扇、輔扇和多級機站風機，我們采用0.40、0.45和0.62三種基本輪轂比、單機和對旋兩種結構型式(即分為K和DK兩種)，K系列分別采用4、6、8極電機為3種轉速，DK系列分別采用4、6、8、10和12極電機為5種轉速，總共可組成700個規格型號，加上輪轂可從0.40～0.62之間連續變化，總共可組成16000個規格型號，形成了一個龐大的風機系列群，可與全國任何金屬礦山的通風網路合理匹配，從而獲得運轉高效率。

新型K系列和DK系列風機性能范圍和主要技術參數，分別見表2和表3。表中所列參考重量為包括電機和擴散器的整機重量。

K系列礦用節能軸流通風機結構示意圖和外形尺寸表，分別見圖5和表4、表5。

DK系列礦用節能軸流通風機結構示意圖和外形尺寸表，分別見圖6、圖7和表6、表7、表8、表9。

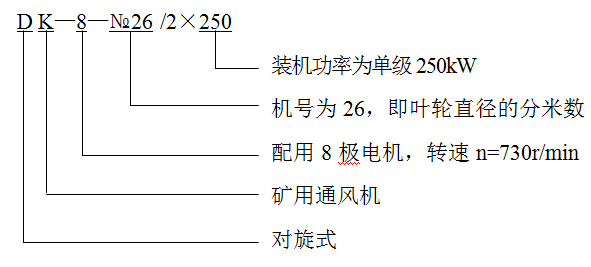

新型K、DK系列礦用節能風機的型號表示方法(舉例)如下：

二、風機型號新、舊表示方法的對應關系

為了加強金屬與非金屬礦山安全生產工作，國家安全生產監督管理總局在2005年8月3日下發了“關于金屬與非金屬礦山實施礦用產品安全標志管理的通知”(安監總規劃字[2005]83號文件)，將通風防塵設備納入了執行安全標志管理的對象。

為了使新型K/DK系列礦用節能軸流通風機在全國金屬與非金屬礦山更好的應用，我公司依據自身的技術優勢，結合我國礦山的通風現狀，在全國率先起草了《K、DK系列礦用節能軸流通風機》檢驗標準，并在全國得到了很好的推廣應用。

根據國家有關文件規定，我公司將原有K40、K45、DK40、DK45等多種系列的通風機型號進行了統一標示。風機型號新舊表示方法對應關系如下表：

三、用途

新型K、DK系列風機是專門根據冶金、有色、黃金、化工、建材和核工業等各類金屬礦山通風的需要設計的，可做為主扇、輔扇通風，既可安裝在地表，也可安裝于井下，適宜于多風機聯合運轉，是多風機串并聯和多級機站通風系統中各級機站理想的機站風機。也適用于大型車間、隧道、人防工程等場合的通風換氣。

四、特點

1、采用中科院最先進的C—4/Ⅱ型空間扭曲機翼型葉片，按“三元流”理進行風機的氣動設計，因此氣動效率高，這是風機節能的前提與基礎。

2、性能范圍寬廣，規格型號齊全，能夠與各種阻力和風量類型的礦山通風網路很好匹配，可保持長期高效運轉，實際節能效果極為明顯。

3、設有穩流環防喘振裝置，特性曲線無駝峰，沒有喘振危險，在任何阻力狀態下均可安全穩定運轉，特別適于多風機聯合運轉。

4、采用電機與葉輪直聯的最簡結構，整體穩定性好，安裝方便，維修容易，裝置局阻低。比皮帶和長軸的傳動效率高，沒有傳動故障，沒有斷軸危險，輕度地基下沉和滑移不影響正常運轉。

5、結構緊湊，防潮性能好。風機主體采用鋼板、型鋼組焊結構，葉片為中空鋼板材料，葉柄采用中碳合金鋼調質熱處理，葉片及整體強度高，抗井下爆破沖擊波的能力強，可安裝在地表，也適合安裝于井下，特別適于作為多級機站通風系統的機站風機。

6、可直接反轉反風，反風率大于60%，不需要修筑反風道。

7、葉片安裝角可調，可根據礦井生產的變化，隨時調節風機工況。

8、土建工程量很小，可節省大量基建投資。

9、運行噪音較低，如有特殊要求時，可配帶阻抗性消聲器，進一步降低運行噪聲。

五、風機的結構

1、K系列礦用節能軸流通風機采用直聯型結構，通風機主機體采用鋼板、型鋼組焊而成，電機和葉輪放置其中，結構緊湊，整體穩定性好。主機體設有穩流環裝置，使風機的特性曲線無駝峰，避免喘振危險。風機由集流器、主機、擴散器、擴散塔(有時需要擴散塔)等4部分組成。

2、DK系列礦用節能軸流通風機為Ⅰ、Ⅱ兩級葉輪靠近安裝在Ⅰ、Ⅱ兩級電機上，形成互為反向旋轉的對旋式結構。風機由集流器、Ⅰ級主機、Ⅱ級主機、擴散器、擴散塔(有時需要擴散塔)等5部分組成。

3、K、DK系列風機№12型及№12型以下的主機采用整體式結構。№12型及№12型以上的主機全部為上、下對開式結構，即將主機殼水平解體，在主機殼水平解體縫上、下焊接水平法蘭，水平法蘭之間采用密封膠墊，以達到嚴密的密封效果。

六、擴散器

K、DK系列礦用節能軸流通風機作為主扇和機站風機時，一般應配帶專用擴散器。地表主扇配帶擴散器可將部分動壓轉化為靜壓，降低出口動壓損失，以達到節能的目的。安裝于井下的風機配帶擴散器，既可降低局阻系數，又可降低擴散器出口動壓值，從而可大幅降低風機裝置的局部阻力，節省通風電耗。

K、DK系列礦用節能軸流通風機均有專用配套擴散器。擴散器入口法蘭與風機出口法蘭采用螺栓連接。

七、風機選型

K系列風機無因次特性曲線，見圖8和圖9;

DK系列風機無因次特性曲線，見圖10、圖11、圖12和圖13;

K、DK系列風機個體特性曲線見最后附圖。

在主扇風機選型時，應首先確定所需風機的風量Qf 和壓力Pf 。利用全壓特性曲線進行風機選型時，以所需風機的全壓為依據，該全壓值應包括擴散器塔出口動壓損失(抽出式)或出風井口的動壓損失(壓入式);而利用靜壓特性曲線進行風機選型時，以所需風機的靜壓為依據，該靜壓值不包括出口動壓損失。

本說明書所給出的特性曲線是按氣體溫度t=20℃、氣體密度ρ=1.2kg/m3 、大氣壓力Pa=101325Pa的標準狀態做出的。當使用狀態為非標準狀態時，應將使用狀態下所需風機的壓力、功率，換算為標準狀態下的壓力和功率，再根據換算后的參數選擇風機。

根據P~Q特性曲線選擇單臺風機時，先描出橫坐標為Qf、縱坐標為Pf 的點(即工況點)，再根據其等效率曲線確定運轉效率。在若干可滿足所需風量和壓力的風機中，其他條件基本相同時應選用效率較高的風機。

在P~Q特性曲線中是每隔若干安裝角度給出一條曲線，但實際上每一安裝角度(例如K系列的21o、22o、24o、25o、27o、28o、30o、31o)均可選用。因此，所需風機的安裝角應由工況點的具體位置來確定。為便于通風系統中主扇的現場調試，不應選用工況點接近最大或最小安裝角的風機。

也可以先按公式R=Pf/Qf2,求出工作風阻R，在P~Q特性曲線圖上畫出工作風阻R曲線，再按與上述工況點法相似的方法，來確定所需風機的規格和安裝角。
